532nm Passively Q-Switched Laser Pulsed laser Adjustable Repetition Frequency

New Pirce 최신 가격 (Click Here 여 기 를 클릭 하 십시오. )

Please Choose:



Add to Cart:


532nm Passively Q-Switched Laser Pulsed laser Adjustable Repetition Frequency

[특징]
1. Passively Q-switched
2. Adjustable repetition frequency

[Specification]

Model Model#01-532HQ Model#02-532HXQ Model#03-532HYQ
Wavelength 532nm 532nm 532nm
Spatial Mode TEM00 TEM00 TEM00
Average Output Power 30~100mW near 150mW near 200mW
Single Pulse Energy 3~10uJ (random) default near 10uJ (1~20uJ customizable)  default near 15uJ~20uJ
Pulse Width 10~50ns (random) default near 15ns (10~20ns customizable) default near 20ns (15~30ns customizable)
Peak Power 60W~1KW 300W~2KW 300W~2.6KW
Repeat Rate near 10KHz default near 15KHz (1~50KHz customizable) default near 10Khz (1Hz~50KHz customizable)
Beam Spot Shape Circular, aspect ratio<1.1:1 Circular, aspect ratio<1.1:1 Circular, aspect ratio<1.1:1
Pointing Stability <0.05 mrad <0.05 mrad <0.05 mrad
빔 직경(1/e2) <2 mm <2 mm <1.5 mm
Beam Divergence <1 mrad <1 mrad <1.5 mrad
Power Stability <±3% per 2 hrs <±3% per 2 hrs <±3% per 2 hrs
Beam Height 29mm 29mm 29mm
Temperature Stabilizing TEC TEC TEC
Warm Up Time <5 minutes <5 minutes <5 minutes
Beam Quality(M2) <2 <2 <2
Optimum Operating Temperature 20~30℃ 20~30℃ 20~30℃
Storage Temperature 10~50℃ 10~50℃ 10~50℃
MTTF 10,000 hrs 10,000 hrs 10,000 hrs

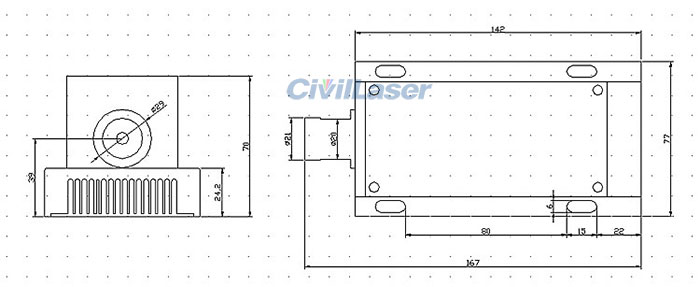

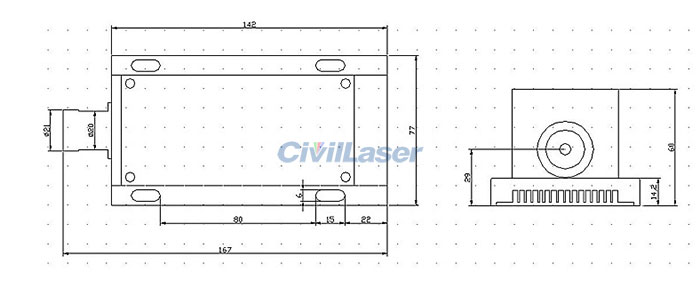

Laser Head Size 155(L)x77(W)x60(H)mm3 167(L)x77(W)x70(H)mm3 155(L)x77(W)x60(H)mm3
Power Supply 178(W)x197(D)x84(H) mm3 178(W)x197(D)x84(H) mm3 178(W)x197(D)x84(H) mm3
Note The average power of this model is 30~100mw, single pulse energy, pulse width and repetition frequency affect each other. The average power of this type of Q-switched laser is about 150mw. The two parameters of single pulse energy and repetition frequency affect each other. The average power of this model Q-switched laser is about 200mw. The two parameters of single pulse energy and repetition frequency affect each other.




[Main parameters explanation]
(1) Repeat rate
The max repeat rate is fixed.
1 ~ max repeat rate can be adjusted by Exteranl input signal.

(2) Single pluse energy
It can be customized according to your needs.
It is a fixed value after production is completed.

(3) Pulse width
It can be customized according to your needs.
It is a fixed value after production is completed.

(4)Average output power
Average output power = [Repeat rate]*[Single pulse energy]

e.g.
Repeat Rate: 1~10KHz
Single Pulse Energy: near 20uJ
Average output power = [Repeat rate]*[Single pulse energy] = 10*1000*20 = 200000uJ (200mW)

(5)Peak Power
Peak Power = [Single pulse energy]/[Pulse Width]

e.g.
Pulse Width: near 15ns
Single Pulse Energy: near 20uJ
Peak Power = [Single pulse energy]/[Pulse Width] = 20uJ/15ns = 20*10^(-6) / 15 * 10^(-9) = 20 / (15*0.001) = 1333W

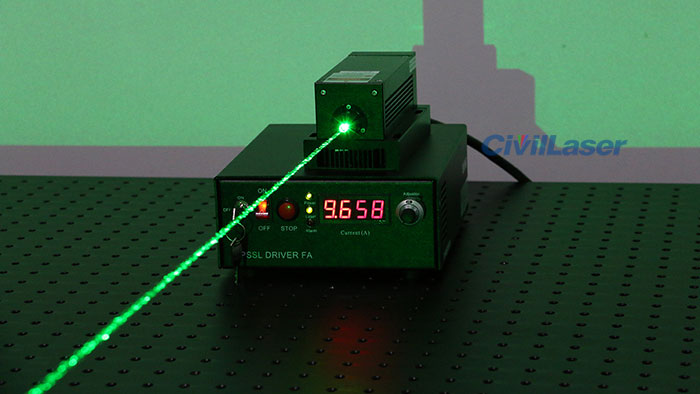

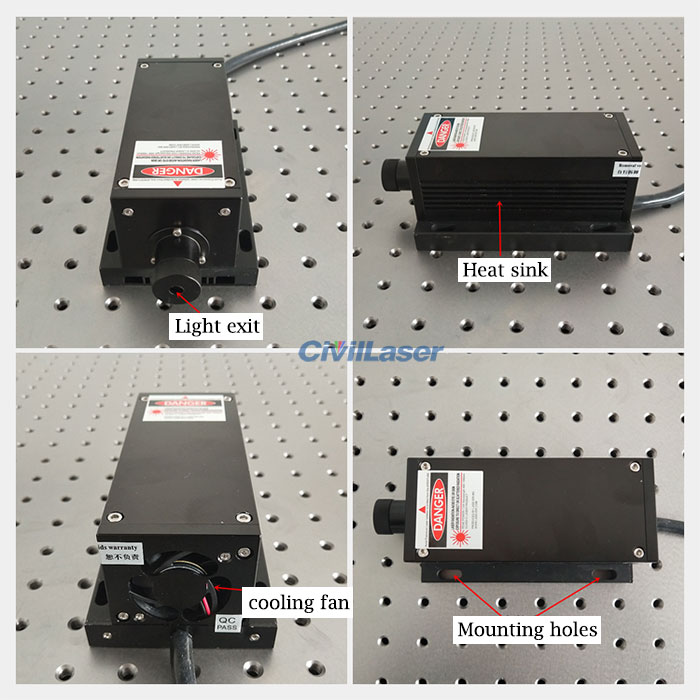

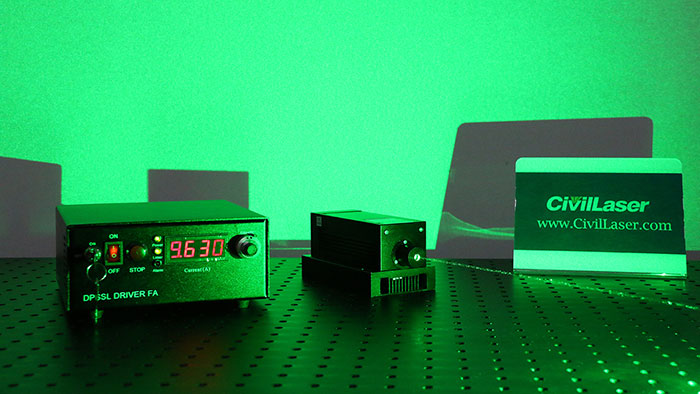

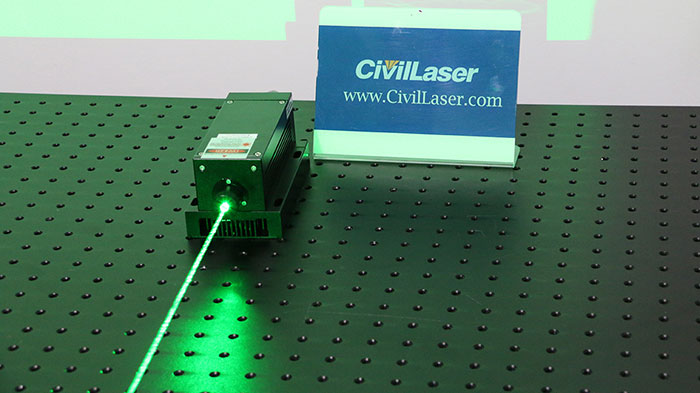

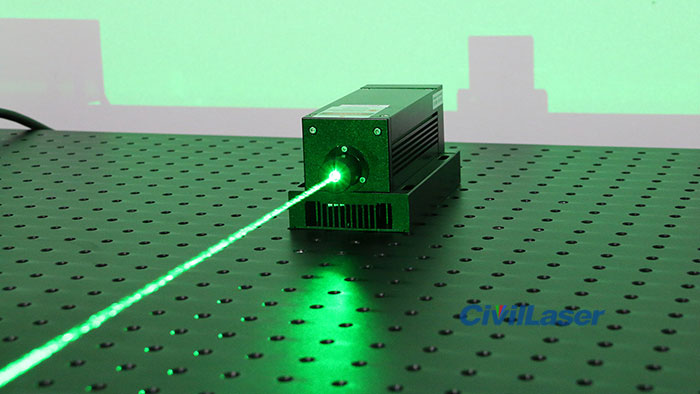

532nm Q-switched laser

532nm Q-switched laser

532nm Q-switched laser

532nm Q-switched laser

532nm Q-switched laser

532nm Q-switched laser

532nm Q-switched laser
